6S選礦搖床
簡介
江西銳諾6-S系列玻璃鋼搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦?？捎糜诖诌x、精選、掃選等，選別粗砂2-0.5mm、細砂0.5-0.074mm、礦泥-0.074等。
產品結構及工作原理

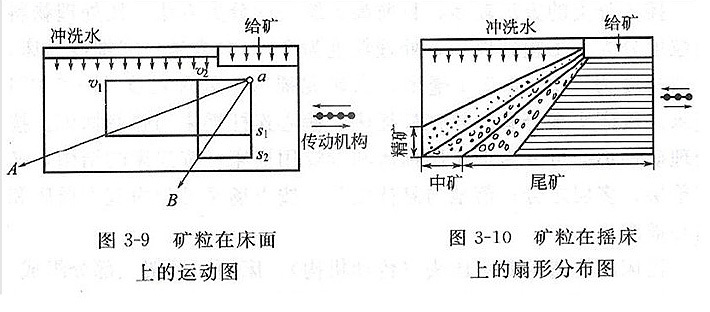

搖床是用于選別細粒礦料的重力選礦設備。 搖床的選礦過程是在具有來復條的床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，搖床床面作往復不對稱運動所產生的慣性和磨擦力的作用下，按比重和粒度分層，并沿搖床床面做縱向運動和沿傾斜床面做橫向運動。因此比重和粒度不同的礦粒沿著各自的運動方向逐漸沿對角線呈扇形流下，分別從精礦端和尾礦側的不同區排出，然后被分成精礦，中礦和尾礦。
技術參數
| 名稱 | 粗砂床面 | 細砂床面 | 礦泥床面 | |
| 床面尺寸 | 長度 | 4450 | 4450 | 4450 |
| 傳動端寬 | 1855 | 1855 | 1855 | |
| 精礦端寬 | 1546 | 1546 | 1546 | |
| 給礦粒度 | ≤2 | ≤0.5 | ≤0.15 | |
| 給礦量(t/d) | 30-60 | 10-20 | 15-25 | |
| 給礦濃度(%) | 25-30 | 20-25 | 15-25 | |
| 行程 | 24-29 | 14-18 | 12-16 | |
| 沖次(t/min) | 210-220 | 270-280 | 280-300 | |
| 頻率(t/h) | 45-48 | 45-53 | 50-57 | |
| 床面橫向坡度(°) | 3.5-5.0 | 1.5-3.5 | 1-2 | |
| 選礦面積 | 7.6 | 7.6 | 7.6 | |
| 床面斷面形狀 | 矩形 | 鋸齒形 | 三角形 | |
| 電機功率 | 190-380 | 190-380 | 190-380 | |
| 驅動形式 | 偏心連桿結構 | |||
